 一、用途

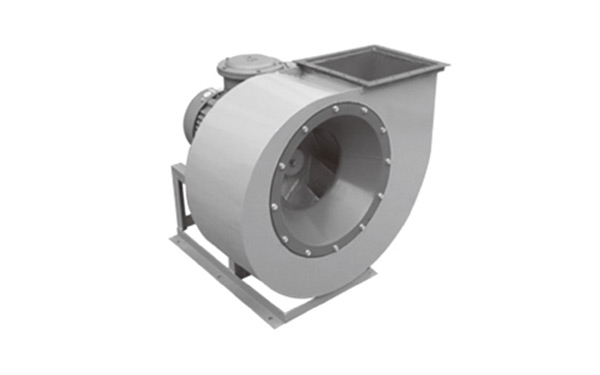

     4-72型離心通風機可用于一般工廠及大型建筑物的室內通風換氣。輸送空氣和其他不自燃的、對人體無害的、無腐蝕性的氣體。氣體內不許有粘性物質，所舍塵土及硬質顆粒物不大于150MC/M3．最高氣體溫度不得超過80℃。

二、結構形式：

      風機主要有葉輪、機殼、進風口、電動機.、No6以上傳動部分組成。

      傳動部分有主軸、軸承箱、滾動軸承、皮帶輪或聯軸器組成。

      葉輪選用優質鋼材制成，葉片為翼型，保證風機高效率、高強度、低噪聲，經動平衡校正，運轉平穩可靠。

      機殼分成三種形式：N02.8-12為整體結構；N016-20制成三開式，上下水平面對開和上部左右對開組成。

      風機的傳動方式有A、C、D、B四種；N02.8-6采用A式傳動，№8-12采用C、D式傳動，N016-20采用B式傳動

      風機可制成順時針與逆時針兩種旋轉形式，從電機端正視，葉輪按順時針旋轉，算順旋風機，以順或“右”表示；反之算逆旋風機，以逆或“左”表示。

      風機出風口角度№2.8-12有0°，45°，90°，135°，180°，225°六種角度；No16-20有0°,90°,180°三種角度


三、風機安裝、運轉與維護：

      1.風機安裝：

      (1)按圖示要求，保證進風口與葉輪的尺寸；
      (2)檢查葉輪與機殼旋向是否一致；
      (3)保證電機軸與風機軸的同軸度及聯軸器兩端的平行度，同軸度允差0.05MM，聯軸器兩端的平行度小于0.1MM，兩聯軸器間的間隙為2-6MM
      (4)連接進出口管道時，應使其自然接合，或采取軟連接，不得強行連接，更不允許將管道重量加在風機上。并保證風機處于水平位置。
      (5)安裝完畢后，撥動葉輪，檢查有否過緊或與固定部分碰撞現象，如果一切正常，方能運轉。

      2.風機的運轉：

      (l)風機運轉過程中，應嚴格控制電機電流，不得超過電機電流額定值。
      (2)風機運轉中，應隨時注意軸承溫度的變化，軸承溫升不得超過周?chē)h(huán)境溫度40°C，軸承部位的振動速度不得大于6.3MM/S
      (3）對運轉過程中發現的異?，F象，應立即停車檢查。

      3.風機的維護：

      (1)風機維護必須在停車時進行。
      (2)定期清除風機內部的積灰、污垢與雜質，并防止銹蝕。
      (3)對檢查發現的小故障，應及時查明原因，設法消除；大的故障應立即進行檢修。
      (4)檢查油位是否符合要求，定期檢查溫度計的靈敏性。
      (5)除每次拆修后，應更換潤滑油（脂）外，正常情況下3-6個月應更換一次潤滑油（脂）。

四、風機訂貨須知：

      訂貨時須注明機導、流量、壓力、轉速、出口角度和旋轉方向、電機功率；如有其它要求，在訂貨時一并說明。
